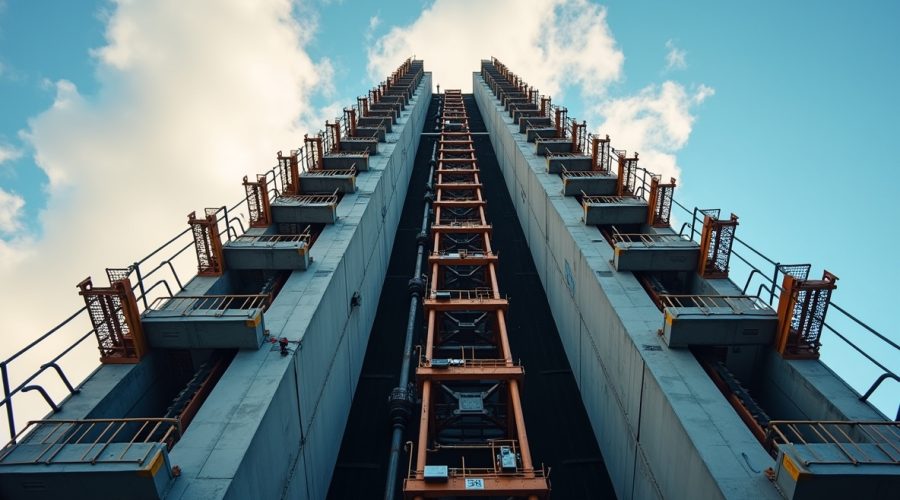

A modern városképek ikonikus silóitól és víztornyaitól kezdve a lenyűgöző magasságú gyárkéményekig és felhőkarcolókig, számos látványos szerkezet köszönheti létét egy különleges építési technológiának: a csúsztatott zsalu módszernek. Ez az innovatív eljárás, amely szó szerint a szemünk előtt emeli az épületeket az égbe, forradalmasította a vertikális építészetet, lehetővé téve olyan szerkezetek gyors és gazdaságos kivitelezését, amelyek korábban elképzelhetetlenek voltak. De mi is pontosan a csúsztatott zsalu technológia, és hogyan változtatta meg az építőipart?
A csúsztatott zsalu technológia alapjai
A csúsztatott zsalu egy speciális építési módszer, amelynek lényege, hogy egy folyamatosan mozgó zsaluzat segítségével, megszakítás nélkül hoznak létre függőleges betonszerkezeteket. Ellentétben a hagyományos zsaluzási technikákkal, ahol a zsaluzatot szakaszosan állítják fel, betonozzák, majd a beton megszilárdulása után továbbviszik, a csúsztatott zsalu folyamatosan, lassú tempóban halad felfelé, miközben a beton fokozatosan szilárdul meg alatta.
„A csúsztatott zsalu technológia olyan, mint egy lassú, de megállíthatatlan lift,” – magyarázza Kovács János, tapasztalt építőmérnök, aki több mint 20 éve dolgozik csúsztatott zsalus projekteken. „A zsaluzat hidraulikus emelőkkel emelkedik, általában 15-30 centiméter per óra sebességgel, miközben a munkások folyamatosan töltik betonnal és helyezik el a vasalást. Ez a folyamatos haladás biztosítja a szerkezeti egységet és a hézagmentes kivitelezést.”
A csúsztatott zsalu rendszer fő komponensei:
- Zsalupanelek: Tipikusan 1-1,2 méter magas, általában acélból vagy fából készült panelek, amelyek a beton formáját adják.
- Emelőrendszer: Hidraulikus vagy mechanikus emelők, amelyek fokozatosan mozgatják felfelé a zsaluzatot.
- Munkaplatformok: A zsaluzat körül elhelyezkedő platformok, ahol a munkások dolgoznak – betonoznak, vasalnak, és kezelik az emelőrendszert.
- Függesztő rudak: Ezek kötik össze a belső és külső zsalupaneleket és tartják a megfelelő falvastagságot.
A csúsztatott zsalu történelmi fejlődése
A csúsztatott zsalu koncepciója nem új keletű – az első alkalmazások a 20. század elejére nyúlnak vissza. 1903-ban egy amerikai mérnök, James MacDonald szabadalmaztatta az első csúsztatott zsalu rendszert, amelyet gabonatárolók építésére használtak.
„MacDonald találmánya forradalmi volt,” – mondja dr. Építész Mária, építészettörténész. „Korábban a magas, kör alakú silók építése rendkívül időigényes és veszélyes volt. A csúsztatott zsalu technológia lehetővé tette ezeknek a szerkezeteknek a gyors és biztonságos építését, jelentősen csökkentve a költségeket és a kivitelezési időt.”
A technológia igazi áttörése az 1920-as és 30-as években következett be, amikor Európában is elterjedt, és tovább tökéletesítették a módszert. Az akkori nagy gabonasilók, víztornyok és ipari kémények jelentős része ezzel a technikával épült.
A második világháború utáni újjáépítési időszakban a csúsztatott zsalu technológia széles körben elterjedt az ipari létesítmények, majd később a lakóépületek kivitelezésében is. A hidraulikus emelőrendszerek megjelenésével a folyamat még megbízhatóbbá és pontosabbá vált.
„Az 1960-as és 70-es években a csúsztatott zsalu technológia virágkorát élte,” – emlékezik vissza Kovács. „Különösen a kelet-európai országokban, ahol a gyors iparosítás és lakásépítés prioritást élvezett, ez a módszer ideális megoldást jelentett. Magyarországon is számos ipari létesítmény és lakóépület magja készült csúsztatott zsaluval ebben az időszakban.”
A csúsztatott zsalu technológia előnyei
A csúsztatott zsalu módszer számos előnnyel rendelkezik a hagyományos építési technikákhoz képest, ami magyarázza tartós népszerűségét bizonyos típusú szerkezetek esetében:
1. Sebesség és folyamatosság
„A csúsztatott zsalu legnagyobb előnye a sebesség,” – hangsúlyozza Nagy Péter, egy nagy építőipari vállalat projektvezetője. „Egy jól szervezett csúsztatott zsalus munkánál a kivitelezés 24 órában, megszakítás nélkül zajlik. Egy 100 méteres szerkezet akár 2-3 hét alatt is elkészülhet, míg hagyományos módszerekkel ez több hónapot venne igénybe.”
A folyamatos építés azt is jelenti, hogy nincsenek munkahézagok a betonban, ami erősebb és tartósabb szerkezetet eredményez.
2. Gazdaságosság
Bár a csúsztatott zsalu rendszer telepítése jelentős kezdeti beruházást igényel, a teljes költség gyakran alacsonyabb, mint a hagyományos módszereké, különösen nagy magasságú, ismétlődő keresztmetszetű szerkezetek esetén.
„A gazdasági előny részben az idő megtakarításából származik,” – magyarázza Gazdasági János, építőipari közgazdász. „De jelentős megtakarítás származik az állványzat szükségességének kiküszöböléséből is, különösen nagy magasságoknál, ahol az állványzat költsége exponenciálisan növekedne.”
3. Szerkezeti egység és minőség
A megszakítás nélküli betonozás egy monolitikus szerkezetet eredményez, ami mechanikai szempontból előnyös tulajdonságokkal rendelkezik.
„A hagyományos szakaszos betonozásnál mindig kihívást jelent a munkahézagok megfelelő kezelése,” – mondja dr. Mérnök Zoltán, szerkezeti mérnök. „A csúsztatott zsalu technológiával létrehozott szerkezet egységes, nincsenek benne gyenge pontok a munkahézagok miatt, ami különösen fontos a szeizmikus aktivitású területeken vagy ahol a szerkezeti integritás kritikus.”
4. Felületi minőség és precizitás
A modern csúsztatott zsalu rendszerek rendkívül pontos méreteket és kiváló felületi minőséget biztosítanak.
„A mai hidraulikus rendszerek milliméter pontossággal mozgatják a zsaluzatot,” – emeli ki Kovács. „Ez lehetővé teszi komplex geometriájú szerkezetek létrehozását is, és a végeredmény egy egyenletes, jó minőségű betonfelület, amely minimális utómunkát igényel.”
5. Biztonság
A csúsztatott zsalu módszer biztonságosabb munkakörnyezetet biztosít a magasban végzett munkákhoz, mivel a munkások védett platformokon dolgoznak, nem pedig ideiglenes állványzaton.
„A munkavédelmi szempontok döntő fontosságúak, különösen nagy magasságokban,” – hangsúlyozza Biztonságos Éva, munkavédelmi szakértő. „A csúsztatott zsalu rendszer zárt munkaplatformjai jelentősen csökkentik a leesés veszélyét, és védett környezetet biztosítanak szélsőséges időjárási körülmények között is.”
A csúsztatott zsalu technológia kihívásai
Mint minden építési módszernek, a csúsztatott zsalu technológiának is megvannak a maga kihívásai és korlátai:
1. Komplexitás és szakértelem
„A csúsztatott zsalu alkalmazása rendkívül specializált tudást igényel,” – figyelmeztet Kovács. „Nem elég jó mérnöknek lenni – specifikus tapasztalatra van szükség a rendszer tervezésében, telepítésében és működtetésében. Ez korlátozza a technológiát alkalmazni képes vállalkozások számát.”
A folyamatos munkavégzés szükségessége azt is jelenti, hogy jól szervezett, több műszakban dolgozó csapatra van szükség, ami logisztikai kihívást jelenthet.
2. Rugalmatlanság a geometriai változásokban
A csúsztatott zsalu rendszer legjobban az állandó keresztmetszetű szerkezeteknél működik. Bár a modern rendszerek bizonyos mértékű változtatást lehetővé tesznek, a jelentős geometriai változások nehezen kivitelezhetők.
„Ha egy épület minden szinten más alaprajzzal rendelkezik, akkor a csúsztatott zsalu nem ideális választás,” – mondja dr. Mérnök Zoltán. „A keresztmetszet fokozatos változtatása lehetséges, de a drasztikus változások technikai kihívást jelentenek, és csökkenthetik a módszer gazdasági előnyeit.”
3. Időjárási érzékenység
Bár a csúsztatott zsalu technológia kevésbé érzékeny az időjárási körülményekre, mint sok más építési módszer, az extrém körülmények még mindig kihívást jelenthetnek.
„A szélsőséges hideg vagy meleg befolyásolja a beton szilárdulási idejét, ami komplikálhatja a zsalu megfelelő emelési sebességének meghatározását,” – magyarázza Kovács. „Ez különösen fontos, mivel ha a zsalu túl gyorsan emelkedik, a beton nem tud megfelelően megszilárdulni és megtartani a formáját; ha túl lassan, akkor túl szilárd lesz, és a zsalu beragadhat.”
4. Kezdeti beruházás
A csúsztatott zsalu rendszer telepítése jelentős kezdeti beruházást igényel, ami kisebb projektek esetén nem feltétlenül térül meg.
„A csúsztatott zsalu gazdasági előnye a mérettel skálázódik,” – mondja Gazdasági János. „Egy bizonyos magasság alatt a hagyományos módszerek általában gazdaságosabbak. A fordulópont gyakran a 30-40 méter körüli magasságnál van, bár ez függ a szerkezet típusától és a helyi munkaerő költségeitől is.”
Modern innovációk a csúsztatott zsalu technológiában
Az elmúlt évtizedekben számos innováció jelent meg, amelyek tovább fejlesztették a csúsztatott zsalu technológiát:
1. Automatizált emelőrendszerek
„A legújabb csúsztatott zsalu rendszerek teljesen automatizáltak,” – mondja Innovatív Gábor, egy zsalurendszereket gyártó cég mérnöke. „Szenzorok figyelik a beton szilárdulását, és a számítógépes rendszer automatikusan szabályozza az emelés sebességét. Ez kiküszöböli az emberi tényezőt, és optimális eredményt biztosít.”
Az automatizált rendszerek valós idejű adatokat is szolgáltatnak a mérnököknek, lehetővé téve a folyamat pontos nyomon követését és szükség esetén a gyors beavatkozást.
2. Fejlett anyagok
A modern zsalupanelek könnyebb, tartósabb és jobb hőszigetelő tulajdonságokkal rendelkező anyagokból készülnek, ami javítja a betonfelület minőségét és megkönnyíti a zsalu kezelését.
„A kompozit anyagok megjelenése forradalmasította a zsalupanelek gyártását,” – magyarázza Anyagos Katalin, anyagmérnök. „Ezek a panelek könnyebbek, mint a hagyományos acélpanelek, mégis hasonlóan erősek, és jobb hőszigetelő tulajdonságokkal rendelkeznek, ami különösen fontos hideg időben történő betonozásnál.”
3. Integrált fűtés és hűtés
A modern rendszerek gyakran tartalmaznak beépített fűtő vagy hűtő elemeket, amelyek szabályozzák a beton hőmérsékletét, biztosítva az optimális szilárdulást különböző időjárási körülmények között.
„A betonban zajló kémiai folyamatok erősen hőmérsékletfüggőek,” – mondja dr. Vegyész László, betonspecialista. „Az integrált hőmérséklet-szabályozó rendszerek lehetővé teszik a csúsztatott zsalu technológia alkalmazását szélsőséges időjárási körülmények között is, legyen szó akár sarkvidéki hidegről vagy sivatagi hőségről.”
4. Digitális modellezés és BIM integráció
A Building Information Modeling (BIM) technológia integrálása a csúsztatott zsalu tervezésébe lehetővé teszi a teljes folyamat részletes szimulációját még a kivitelezés megkezdése előtt.
„A digitális modellezés segítségével előre láthatjuk a potenciális problémákat,” – magyarázza Digitális Péter, BIM specialista. „Szimulálhatjuk a teljes folyamatot, optimalizálhatjuk a betontöltés és vasalás ütemét, és virtuálisan tesztelhetjük a különböző emelési sebességeket. Ez drasztikusan csökkenti a hibalehetőségeket a tényleges kivitelezés során.”
A csúsztatott zsalu alkalmazási területei
A csúsztatott zsalu technológia számos különböző szerkezet építésénél bizonyult hatékonynak:
1. Ipari létesítmények
„Az ipari létesítmények, különösen a silók, tárolótartályok és kémények, a csúsztatott zsalu technológia klasszikus alkalmazási területei,” – mondja Ipari István, ipari építőmérnök. „Ezek a szerkezetek általában állandó vagy fokozatosan változó keresztmetszettel rendelkeznek, magas függőleges falakkal, ami ideálissá teszi őket erre a technológiára.”
A cementgyárak, erőművek és petrolkémiai létesítmények gyakran tartalmaznak csúsztatott zsaluval készült elemeket.
2. Toronyépületek magja
A modern felhőkarcolók gyakran alkalmazzák a csúsztatott zsalu technológiát a központi mag építésére, amely a liftaknákat, lépcsőházakat és más függőleges közlekedőket tartalmazza.
„A toronyépületek magja ideális a csúsztatott zsalu számára,” – magyarázza Magas Ádám, magas épületek specialistája. „Ez a mag biztosítja az épület szerkezeti stabilitását, és általában állandó keresztmetszettel rendelkezik. A csúsztatott zsalu használata jelentősen felgyorsítja az építési folyamatot, mivel a mag építése gyakran kritikus út a projekt ütemtervében.”
3. Infrastrukturális létesítmények
Hidak pillérei, víztornyok, tengeri platformok, és más infrastrukturális létesítmények szintén gyakran készülnek csúsztatott zsaluval.
„A magas hídpillérek különösen alkalmasak a csúsztatott zsalu technológiára,” – mondja Híd Ferenc, hídépítő mérnök. „Ezek általában egyszerű, állandó keresztmetszettel rendelkeznek, és gyakran nehezen megközelíthető helyeken találhatók, ahol a hagyományos állványzat építése problematikus lenne.”
4. Tengerparti és offshore létesítmények
A csúsztatott zsalu technológia különösen értékes a tengerparti és offshore építkezéseknél, ahol a hagyományos állványzat használata nehézkes vagy lehetetlen.
„Az olajfúró platformok és tengeri szélerőművek alapzatai kiváló példái annak, hogyan lehet a csúsztatott zsalu technológiát szélsőséges körülmények között alkalmazni,” – mondja Tengeri Tamás, offshore építési szakértő. „Ezek a szerkezetek általában kör keresztmetszetűek és rendkívül magasak, ami ideálissá teszi őket erre a módszerre.”
Esettanulmányok: Legendás projektek csúsztatott zsaluval
A Burj Khalifa magja
A világ legmagasabb épülete, a dubai Burj Khalifa 828 méteres magasságával építészeti csoda. Kevesen tudják azonban, hogy az épület központi magja csúsztatott zsalu technológiával készült.
„A Burj Khalifa magja egyike a valaha épített legmagasabb csúsztatott zsalus szerkezeteknek,” – mondja Mohammed Al-Faisal, aki részt vett a projekt kivitelezésében. „A mag első 585 métere készült ezzel a módszerrel, ami önmagában is világrekord. A teljes folyamat mintegy 32 hónapig tartott, és a zsaluzat folyamatosan emelkedett ez idő alatt.”
A projekt különlegessége volt, hogy a mag keresztmetszete fokozatosan változott a magasság növekedésével, ami különleges tervezést és kivitelezést igényelt.
A CN Tower, Toronto
A torontói CN Tower, amely 553 méteres magasságával sokáig a világ legmagasabb szabadon álló szerkezete volt, szintén csúsztatott zsalu technológiával épült.
„A CN Tower építése során a csúsztatott zsalu folyamatosan mozgott, napi 24 órában, több mint 8 hónapon keresztül,” – meséli John Williams, a torony építésének egyik mérnöke. „A betonkeverék összetételét folyamatosan módosítottuk a magasság növekedésével, hogy kompenzáljuk a szél és a hőmérséklet változásainak hatását.”
Az épület Y-alakú keresztmetszete különleges kihívást jelentett, ami innovatív zsalutervezést igényelt.
A Fernsehturm, Berlin
A berlini tévétorony, a Fernsehturm, amely az egyesített Németország egyik szimbólumává vált, szintén csúsztatott zsalu technológiával épült az 1960-as években.
„A Fernsehturm 365 méter magas törzse csúsztatott zsaluval készült, ami akkoriban technológiai bravúrnak számított,” – magyarázza dr. Hans Meyer, német építészettörténész. „A munka 1965 és 1967 között zajlott, és a zsaluzat átlagosan napi 4 métert emelkedett. A torony szerkezeti stabilitása és tartóssága bizonyítja a módszer hatékonyságát – immár több mint 50 éve áll, és várhatóan még évszázadokig fog.”
A csúsztatott zsalu jövője
Bár a csúsztatott zsalu technológia már több mint egy évszázados múltra tekint vissza, a jövője is ígéretesnek tűnik, különösen az új innovációknak köszönhetően:
1. 3D nyomtatás integrálása
„Kísérleteztünk a 3D nyomtatási technológia és a csúsztatott zsalu kombinálásával,” – árulja el Innovatív Gábor. „Az elképzelés az, hogy a zsaluzatba integrált 3D nyomtatófejek közvetlenül a betonba nyomtatnak különböző elemeket, például vezetékcsatornákat vagy dekoratív mintákat. Ez jelentősen növelné a technológia rugalmasságát és alkalmazási lehetőségeit.”
2. Adaptív és programozható zsalurendszerek
A jövő zsalurendszerei valószínűleg képesek lesznek valós időben változtatni alakjukat és tulajdonságaikat, lehetővé téve a változó keresztmetszetű szerkezetek még hatékonyabb építését.
„Az adaptív zsalurendszerek, amelyek képesek dinamikusan változtatni a geometriájukat az emelkedés során, forradalmasíthatják a technológiát,” – véli Jövő László, építőipari innováció kutató. „Ez lehetővé tenné olyan organikus formájú tornyok és szerkezetek építését, amelyek korábban csak hagyományos módszerekkel voltak kivitelezhetők, de sokkal hatékonyabban és gazdaságosabban.”
3. Fenntarthatóság és környezetbarát megoldások
A fenntarthatósági szempontok egyre fontosabbá válnak az építőiparban, és a csúsztatott zsalu technológia is ebbe az irányba fejlődik.
„Az új, környezetbarát betonkeverékek, amelyek kevesebb cementet tartalmaznak vagy alternatív kötőanyagokat használnak, kompatibilissé tehetők a csúsztatott zsalu technológiával,” – mondja Zöld Katalin, fenntarthatósági szakértő. „Ez jelentősen csökkenthetné a CO2-kibocsátást, ami különösen fontos, mivel a cementgyártás globálisan az egyik legnagyobb szén-dioxid-kibocsátó.”
Az újrahasznosított anyagokból készült zsalupanelek és a megújuló energiával működtetett hidraulikus rendszerek szintén hozzájárulhatnak a technológia környezeti lábnyomának csökkentéséhez.
4. Moduláris és előregyártott elemek integrálása
A csúsztatott zsalu technológia és az előregyártott elemek kombinálása új lehetőségeket nyithat meg.
„Fejlesztünk egy rendszert, ahol előregyártott paneleket emelünk be a csúsztatott zsaluba, amelyek aztán a betonba ágyazódnak,” – mondja Innovatív Gábor. „Ez egyesíti a csúsztatott zsalu és az előregyártás előnyeit, lehetővé téve komplex elemek, például erkélyek vagy szerkezeti konzolok hatékony integrálását.”
A csúsztatott zsalu Magyarországon
Magyarországon a csúsztatott zsalu technológia az 1950-es és 60-as években terjedt el, elsősorban ipari létesítmények építésénél. A technológia legnagyobb hazai fejlesztője és alkalmazója a 31. számú Állami Építőipari Vállalat volt, amely számos silót, víztornyot és ipari kéményt épített ezzel a módszerrel.
„A magyar mérnökök jelentős fejlesztéseket végeztek a csúsztatott zsalu technológiában,” – mondja dr. Magyar János, építészettörténész. „Az 1960-as években kifejlesztett magyar hidraulikus emelőrendszerek nemzetközi elismerést is kivívtak, és több külföldi projektben is alkalmazták őket.”
A jelentősebb magyarországi csúsztatott zsalus szerkezetek közé tartozik a Ferihegyi repülőtér irányítótornya, számos gabonasiló az Alföldön, valamint több erőmű hűtőtornya és kéménye.
„Az utóbbi években a technológia reneszánszát éli Magyarországon,” – állítja Kovács János. „Több új lakó- és irodaépület központi magja készült csúsztatott zsaluval, és az M4-es metró építésénél is alkalmazták a technológiát egyes szerkezeti elemek kivitelezésére.”
A Mol Campus, Budapest legmagasabb épületének 120 méteres magja szintén csúsztatott zsalu technológiával épült, ami a módszer folyamatos relevanciáját bizonyítja.
Összegzés: A gravitáció legyőzése a folyamatos emelkedéssel
A csúsztatott zsalu technológia egyedülálló megoldást kínál a vertikális építészet kihívásaira. Ez a módszer, amely lényegében a folyamatos emelkedés elvén alapul, lehetővé teszi olyan szerkezetek hatékony és gazdaságos kivitelezését, amelyek más módszerekkel jelentősen több időt, erőforrást és költséget igényelnének.
„A csúsztatott zsalu igazi szépsége az egyszerűségében rejlik,” – összegzi Kovács János. „A koncepció alapvetően ugyanaz, mint egy évszázaddal ezelőtt: folyamatosan emelkedő forma, amely mögött megszilárdul a beton. Ez az egyszerű elv azonban lehetővé tette az építészet határainak kitolását, és hozzájárult modern városaink jellegzetes sziluettjének kialakításához.”
Ahogy a városok egyre magasabbra törnek, és az infrastruktúra egyre bonyolultabbá válik, a csúsztatott zsalu technológia továbbra is kulcsfontosságú szerepet játszik majd az építőiparban. Az új anyagok, a digitalizáció és az automatizáció további fejlődése pedig minden bizonnyal új lehetőségeket nyit meg ennek az időtálló technológiának az alkalmazásában.
„Amikor felnézek egy felhőkarcolóra vagy egy karcsú ipari kéményre, mindig elképzelem azt a láthatatlan zsalut, amely centinként emelkedett felfelé, miközben létrehozta ezeket a lélegzetelállító struktúrákat,” – mondja Kovács. „A csúsztatott zsalu technológia a modern építészet csendes hőse, amely bár a végső szerkezetben már nem látható, mégis lehetővé tette annak létrejöttét.”
